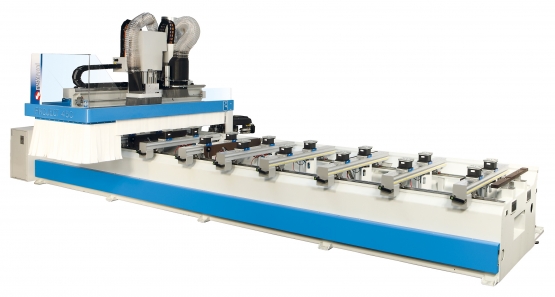

Project 565
Project 565
Masterwood iet vēl vienu tehnoloģisku soli tālāk un piedāvā Jums Project 565.
5 asu CNC iekārta ar vislabākajiem un modernākajiem inženiertehniskajiem un programmnodrošinājuma risinājumiem.
Jūsu ražošana vairs nebūs ierobežota ar tehnoloģisko risinājumu trūkumu!
Visaugstākā līmeņa 5 asu CNC iekārta: biezu materiālu asptrādei ar augstu precizitāti.
Plašas konfigurēšanas iespējas ļauj nokomplektēt PROJECT 565 precīzi atbisltoši Jūsu ražošanas vajadzībām. Papildus abpusējas kustības frēzes agregātam ir iespēja uzstādīt vēl vienu 3/4 asu frēzes moduli vai urbšanas agregātu.
Urbšanas galvas (11 - 19 - 32 instrumentiem), gaisa vai ūdens dzeses frēzes motori, zāģis iebūvēts urbšanas galvā (19-32 instrumenti), plašs automātiskās instrumentu maiņas variantu klāsts.
Divas neatkarīgas Z asis!
PROJECT 565 TEHNISKIE DATI
| Apraksts | Project 565 | Project 565L | UM |
|---|---|---|---|
| X-Y-Z Darba laukums | 3600-1500-350 3600-1700-300 |
5400-1500-350 5400-1700-300 |
mm |
| Urbšanas galva - instrumentu skaits | Līdz 32 | Līdz 32 | - |
| HSK 63F Frēzes Elektromotors - maksimālā jauda | 16 | 16 | kW |
| Instrumentu max. diametrs | 250 - (350 zāģa ripa) | 250 - (350 zāģa ripa) | mm |
RĀMIS
Smags monolītisks rāmis. Elektrometināta un atbilstoši stiprināta struktūra, lai garantētu stingrību un ilgstošu darba precizitāti.
Y UN X ASU KUSTĪBA
Kustība X un Y asīs tiek nodrošināta ar zobstieņa mehānismu.
EĻĻOŠANA
Iekārta ir aprīkota aur centralizētu eļļošanas sistēmu, pa kuru eļļa tiek padota uz visām iekārtas kustīgajām daļām.
ELEKTROMOTRI
Asu piedziņai tiek izmantoti bezkontakta un bezapkopes, elektroniski vadāmi elektromotori, kas nodrošina precīzāku darbu un labāku apstrādājamo materiālu nobeigumu.
Asu ātrumi:
- X = 80 M/MIN
- Y = 80 M/MIN
- Z = 25 M/MIN
DARBA GALDS
Iekārtas galds ir aprīkots ar 6 sijām, kurām ir elektroniski vadāmi atdures punkti, kas iebūvēti alumīnija profilos to lielākai stingrībai
MATERIĀLA PACELŠANAS SISTĒMA
Iekārta ir aprīkota ar materiāla pacelšanas un novietošanas sistēmu ērtākai smagu materiālu novietošanai un pozicionēšanai.
URBŠANAS GALVA
Sastāv no:
- 7 neatkarīgi vertikāli instrumenti pa X-asi
- 6 neatkarīgi vertikāli instrumenti pa Y-asi
- 2 dubultas neatkarīgas horizontālas instrumentu vietas pa X-asi
- 1 dubultā neatkarīgā horizontālā instrumentu vietas pa Y-asi
- 1,7 KW motors
- 4000 RPM agriezieni.
GROPĒŠANAS ZĀĢIS
Iebūvēts urbšanas galvā horizontālu gropju iezāģēšanai
-Apgriezieni: 4000 Rpm
-MAX. zāģa asmeņa diametrs: 125 MM
FRĒZES MOTORS
12 KW elektromotrs ar ūdens dzesēšanu un HSK-F63 konusa savienojumu un apgriezieniem līdz 24 000 rpm.
AUTOMĀTISKĀ INSTRUMENTU NOMAIŅA
16 pozīciju rotējoša instrumentu maiņas sistēma sijas galā, instrumentiem līdz pat 250 mm diametrā.
Papildus vadības pults ar dažādām funkcijām
Dažāda izmēra vakuuma balsti
Automātiska sistēma instrumenta garuma mērīšanai
Komplekts biezuma noteikšanai
Dažādi drošības komplekti
Dažādi programmatūras varianti
